В современных отраслях, где визуальная информация критически важна для выполнения задач, например, в сценическом исполнении, управлении движением, рекламных носителях и других областях, резервное копирование сигнала дисплея играет важную роль в поддержании непрерывности работы. Затем давайте рассмотрим концепцию, методологии и новые тенденции в избыточности сигнала дисплея.

1.Что такое резервное копирование сигнала дисплея?

2.Ключевые приложения

3.Последствия прерывания сигнала

4.Настройка резервного копирования

5.Заключение

â' Что такое резервное копирование сигнала дисплея?

Резервное копирование сигнала дисплея относится к процессу дублирования или зеркалирования видеосигналов с первичного источника на один или несколько вторичных дисплеев или систем. Цель состоит в том, чтобы обеспечить бесперебойный визуальный вывод в случае отказа первичного дисплея, ухудшения сигнала или неисправностей исходного устройства.

â'¡Ключевые приложения

1.Критически важные среды

• Больницы: в операционных используются резервные дисплеи, чтобы избежать перерывов во время операций.
• Авиация: избыточные дисплеи в кабине экипажа гарантируют пилотам получение согласованных данных о полете.
• Студии вещания: резервные каналы предотвращают перебои в эфире во время прямых трансляций.

2.Предприятия и диспетчерские пункты

• Фондовые биржи и центры безопасности используют зеркальные панели мониторинга для круглосуточного мониторинга.

3.Потребительские приложения

• В игровых системах и домашних кинотеатрах все чаще используются резервные коммутаторы HDMI для бесперебойного переключения при сбое.

â'¢Последствия прерывания сигнала:

В таком сценарии передача сигнала останавливается в точке отказа. Модули ниже по потоку за разрывом (изображены на схеме как экраны с серым фоном) теряют связь, что приводит к полному отказу дисплея. Между тем, модули выше по потоку (экраны с зеленым фоном) продолжают нормально функционировать. Это нарушение подчеркивает уязвимость линейных цепей сигналов и необходимость в решениях по упреждающему резервированию.

Четыре стратегических преимущества избыточности:

1.Непрерывность работы

Резервирование сводит к минимуму время простоя, гарантируя, что дисплеи будут работать во время мероприятий, прямых трансляций или кампаний с использованием цифровых вывесок, где перерывы могут поставить под угрозу вовлеченность аудитории.

2.Финансовая защита

Для коммерческих приложений каждая минута простоя означает потерю дохода от рекламы и снижение ROI. Избыточность сохраняет потоки доходов, поддерживая постоянную видимость.

3.Сохранение целостности бренда

Масштабные дисплеи часто служат послами бренда. Неожиданные неудачи могут подорвать доверие к компании, в то время как последовательная работа укрепляет профессиональную репутацию.

4.Обеспечение общественной безопасности

В транспортных узлах, аварийных системах или публичных информационных дисплеях избыточность становится обязательным условием безопасности. Бесперебойная работа гарантирует, что критически важные сообщения достигают аудитории во время чрезвычайных ситуаций.

â'£Настройка резервного копирования

Теперь, когда мы понимаем важность избыточности, давайте рассмотрим, как ее эффективно настроить. Мы рассмотрим три сценария: схема резервного копирования сетевого порта, схема резервного копирования отправляющей карты и схема резервного копирования двойной системы.

1. Схема резервного копирования сетевого порта

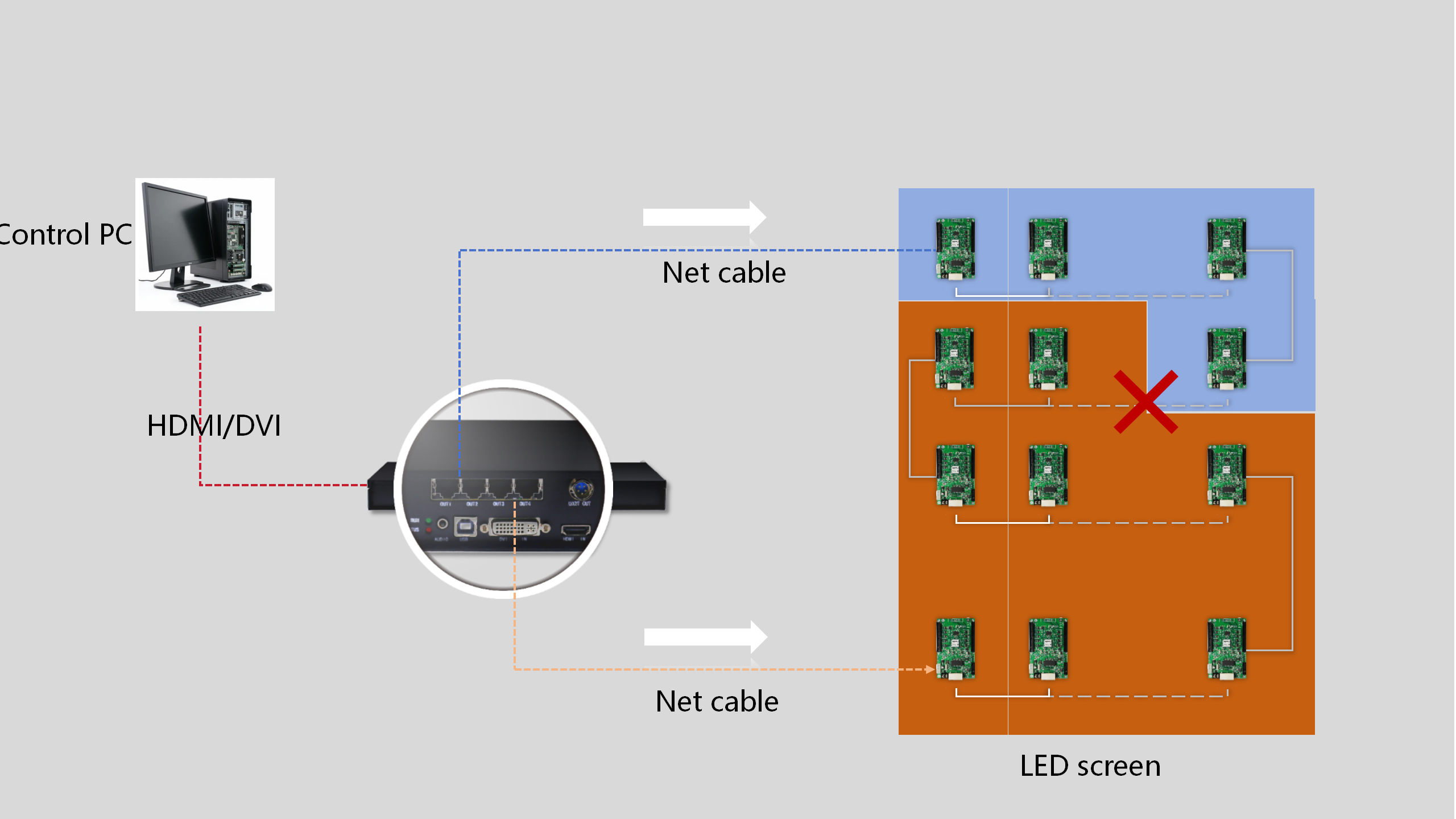

• Механизм работы кольцевого резервного копирования

Конфигурация программного обеспечения

После завершения подключения оборудования приступаем к обработке программной части.

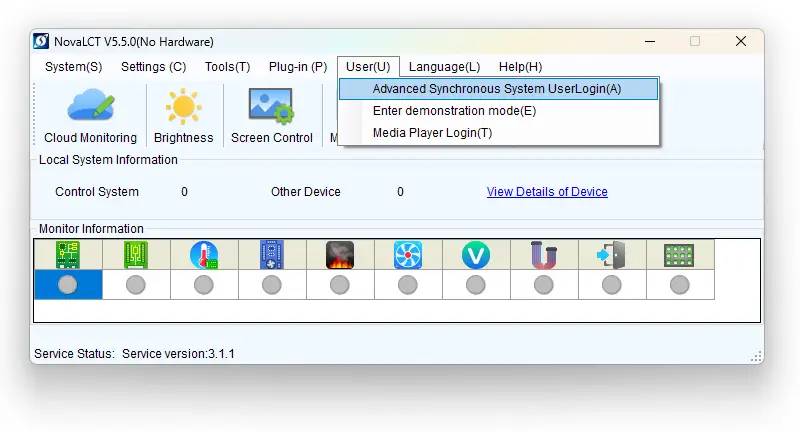

Сначала запустите программное обеспечение NovaLCT и войдите в систему, выбрав «Расширенный синхронный вход в систему», а затем введите пароль «admin».

После входа в систему проверьте сведения об устройстве, нажав «Сведения о видеоустройстве». Это предоставит такую информацию, как порт связи, тип устройства, количество устройств и серийный номер (SN). В этом примере тип устройства — MCTRL660 Pro, всего подключено 1 устройство.

Далее нажмите кнопку «Конфигурация экрана». Появится новый интерфейс, показывающий только один порт связи; выберите этот порт и нажмите «Далее». Вы увидите еще один экран с тремя вкладками: Отправляющая карта, Получающая карта и Подключение экрана.

В этом интерфейсе мы делаем все настройки как обычно. Подробные шаги настройки см. в этом посте:Руководство по настройке экрана NovaLCT.

После этого нам предстоит выполнить еще один ключевой шаг: настроить избыточную информацию в интерфейсе «Отправляющей карты».

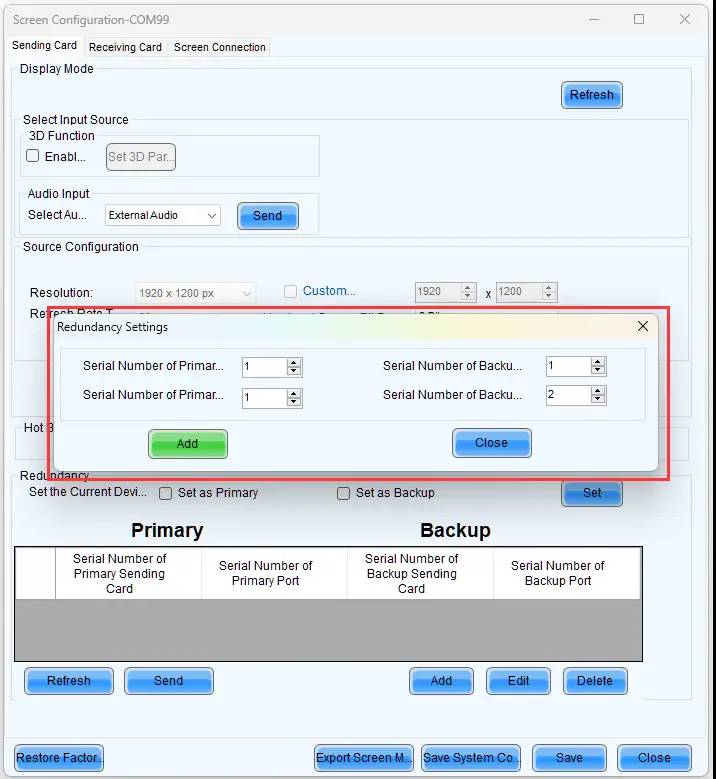

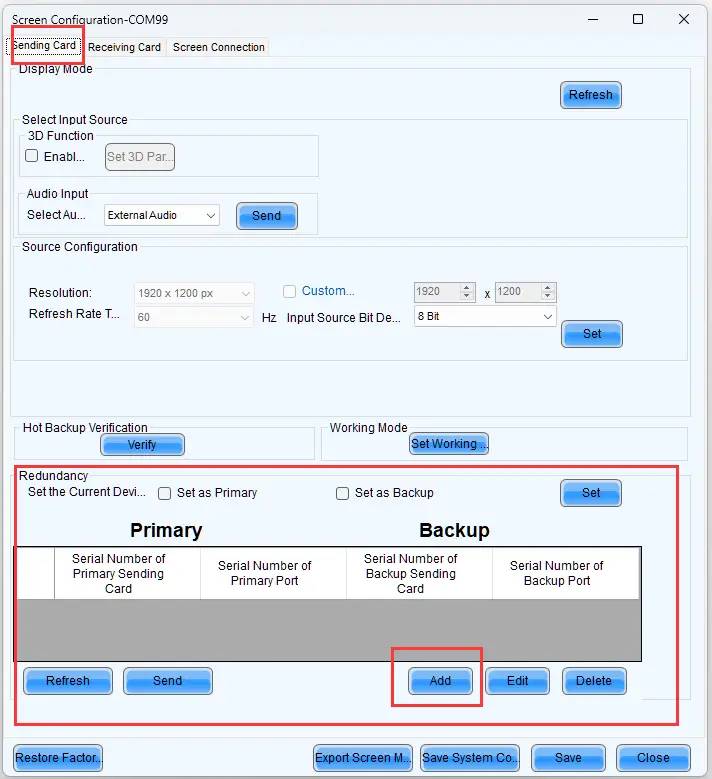

В разделе избыточности нажмите кнопку «Добавить». Появится всплывающее окно с заголовком «Настройка избыточности», в котором вам будет предложено ввести четыре параметра: серийный номер основной отправляющей карты, серийный номер основного порта, серийный номер резервной отправляющей карты и серийный номер резервного порта.

В этом случае очевидно, что и серийный номер основной отправляющей карты, и серийный номер резервной отправляющей карты будут установлены на 1, поскольку мы используем только одну отправляющую карту. Серийный номер основного порта равен 1, а серийный номер резервного порта равен 2, поскольку мы используем порт Outport 1 в качестве основного канала, а порт Output 2 — в качестве резервного в аппаратном соединении.

После ввода правильных значений нажмите «Добавить», чтобы сохранить настройки избыточности. Наконец, не забудьте нажать «Отправить», чтобы сохранить информацию на отправляющей карте.

На этом все настройки закончены,

Тест

Для проверки настройки отключите Ethernet от основного порта и проверьте, не пострадал ли дисплей. Если это так, резервирование настроено правильно.

2. Отправка резервной схемы карты

Настройка избыточности на каскадных передающих картах

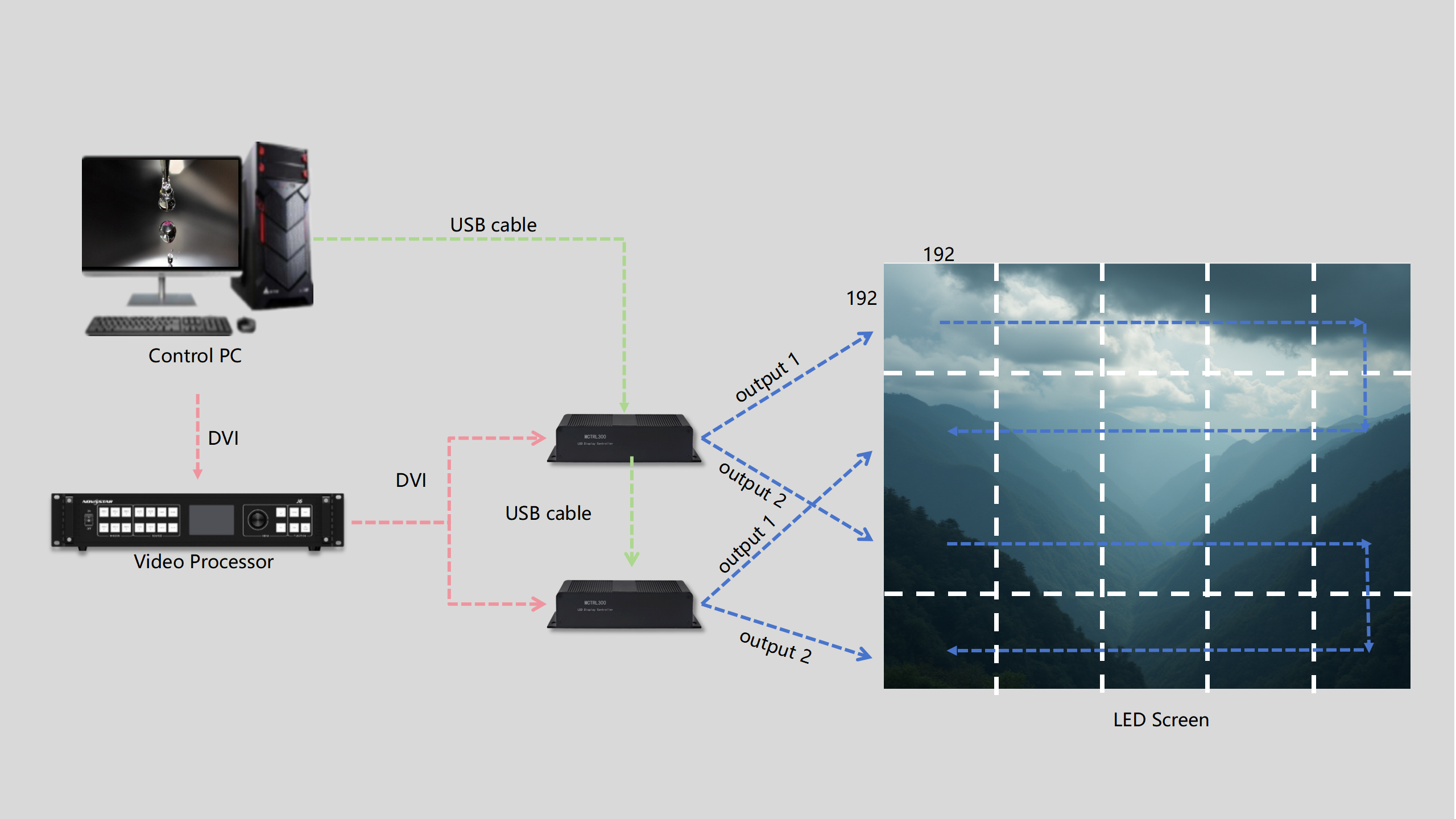

В этом примере первая передающая карта подключается к управляющему ПК и служит основным каналом, а вторая передающая карта каскадируется с первой и функционирует как резервный канал. Оба контроллера используют выход 1 для подключения к светодиодному экрану. Помните, вы можете использовать любой другой выход, который предпочитаете; просто убедитесь, что вы соответствующим образом настроили соответствующие параметры в программном обеспечении.

Обратите внимание, что две отправляющие карты каскадируются с помощью кабеля USB. Для получения дополнительной информации о каскадировании, проверьте этот пост:Полная инструкция по каскадному подключению светодиодного дисплея.

Конфигурация программного обеспечения

После завершения настройки оборудования мы приступим к настройке программного обеспечения.

Сначала, когда у нас есть логин. Нажмите «Просмотреть сведения об устройстве», чтобы проверить информацию об устройстве. В этом случае мы используем два блока отправляющих карт для каскадирования, поэтому вы увидите, что количество устройств равно 2.

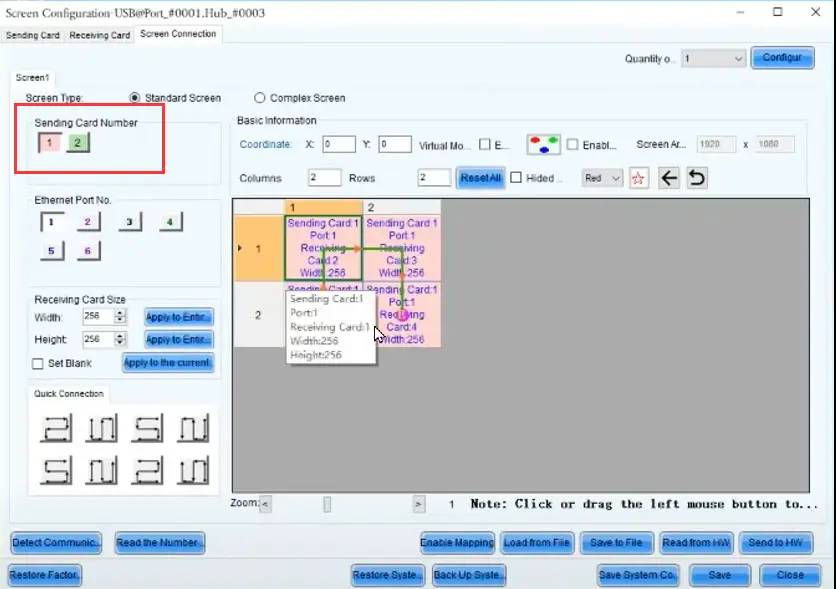

Далее перейдите в главный интерфейс конфигурации экрана и откройте вкладку «Подключение экрана». Здесь вы увидите обе отправляющие карты, перечисленные в верхнем левом углу интерфейса. Как показано на следующем изображении, отображаются два номера отправляющей карты

Стоит отметить, что поскольку мы используем первую передающую карту в качестве основного канала, здесь нам нужно настроить только эту передающую карту, другими словами, это передающая карта номер 1. Затем выполните те же логические шаги, основанные на вашей фактической настройке светодиодного экрана, а также нажмите «Сохранить оборудование», чтобы сохранить конфигурацию.

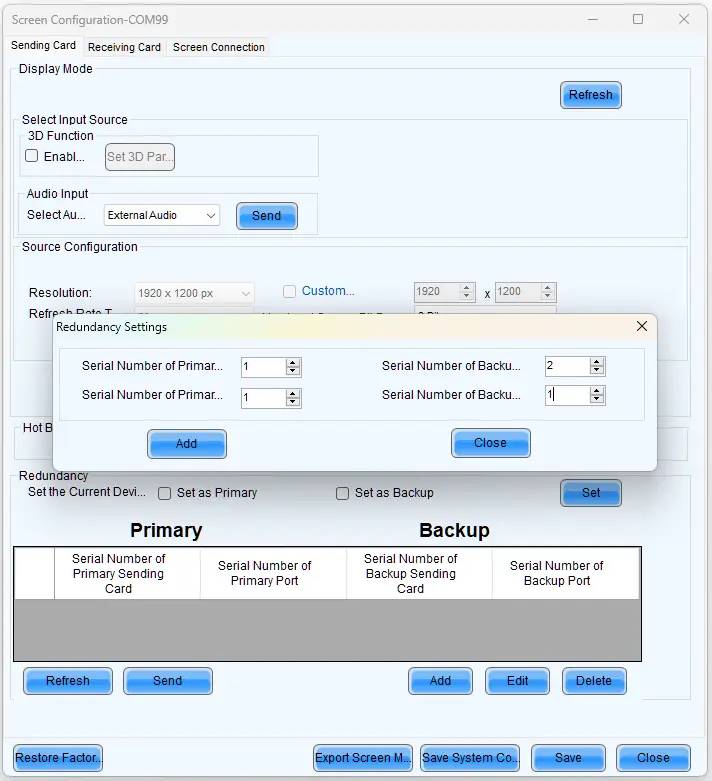

После этого перейдите на вкладку «Отправляющая карта», чтобы настроить информацию об избыточности. Нажмите кнопку «Добавить» в разделе избыточности. Когда появится всплывающее окно, введите ту же информацию, что и выше. В этом случае серийный номер основной отправляющей карты — 1, серийный номер резервной отправляющей карты — 2, а основной и резервный порты соответствуют — 1.

Также не забудьте отправить настройки на оборудование. Обратите внимание, что если вы изменили номера портов во время настройки оборудования, обязательно обновите их тоже.

Тест

Отключите первую передающую карту (основной канал) и проверьте, продолжает ли экран нормально отображать контент. Если это работает, это подтверждает, что резервная копия функционирует правильно; если нет, нам нужно будет проверить настройки оборудования и программного обеспечения.

Настройка избыточности на некаскадных передающих картах

В отличие от предыдущего случая, в этом случае обе передающие карты подключаются напрямую к управляющему ПК и между ними нет прямого кабеля, иными словами, у них нет каскадной связи.

Настройка оборудования

Сначала давайте установим аппаратные соединения. Как показано на изображении выше, это соединение по-прежнему включает две отправляющие карты, но они не связаны USB-кабелем. Вместо этого управляющий ПК подключается к каждой отправляющей карте своим собственным отдельным кабелем — один для первой отправляющей карты, другой для второй.

Конфигурация программного обеспечения

После завершения настройки оборудования мы приступим к настройке программного обеспечения для этой установки.

Прежде чем погрузиться в настройки, нажмите «Просмотреть сведения об устройстве», чтобы проверить информацию об устройстве. В этом примере есть два отдельных порта USB-связи, каждый из которых подключен к одному устройству. Это объясняет наличие двух портов, поскольку отправляющие карты независимо подключены к управляющему ПК

Далее, войдите в интерфейс «Конфигурация экрана», где вам нужно будет выбрать, какой порт связи настроить первым. Сначала выберите первый порт для перехода вперед. В интерфейсе конфигурации экрана настройте «Подключение экрана» с теми же правилами. Нет необходимости возвращаться к этому процессу подробно, так как вы должны быть с ним знакомы к настоящему моменту.

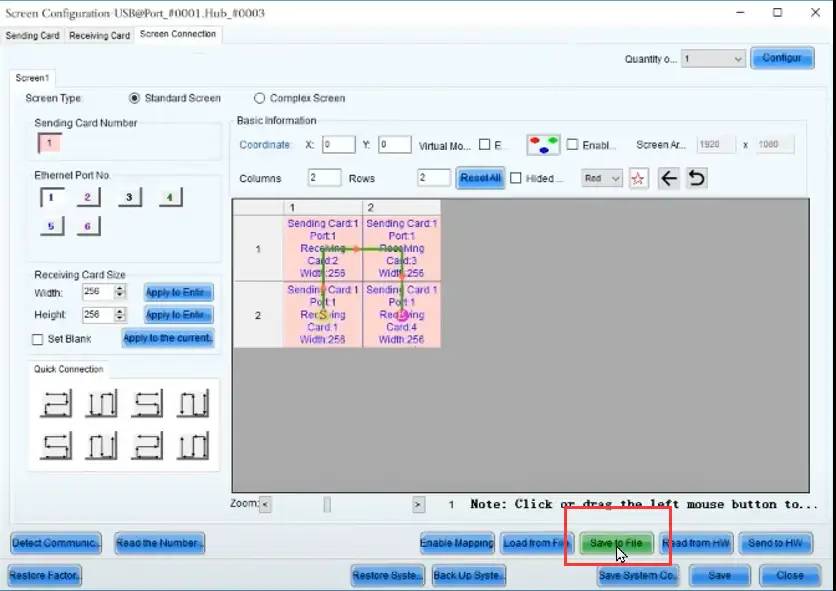

Важным шагом на этом этапе является сохранение настроек «Конфигурации экрана» в виде локального файла соединения (*.src) для использования с другой отправляющей картой. Не забудьте также сохранить настройки оборудования.

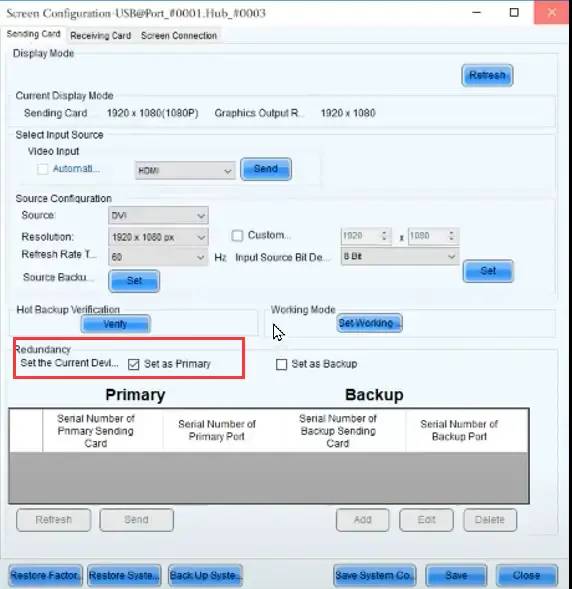

Далее перейдите на вкладку «Отправляющая карта», чтобы настроить параметры избыточности. Нажмите «Установить как основную», а затем нажмите «Сохранить». Теперь мы выполнили настройку для первой отправляющей карты.

После этого закройте интерфейс «Конфигурация экрана» и снова нажмите кнопку «Конфигурация экрана». Здесь мы выбираем второй порт связи для продолжения, то есть, мы установим вторую отправляющую карту.

Для настроек «Screen Connection» на второй отправляющей карте вы можете нажать «Load from File», чтобы выбрать файл, который вы только что сохранили. Это автоматически загрузит те же настройки для второй отправляющей карты, избавляя вас от необходимости настраивать все вручную.

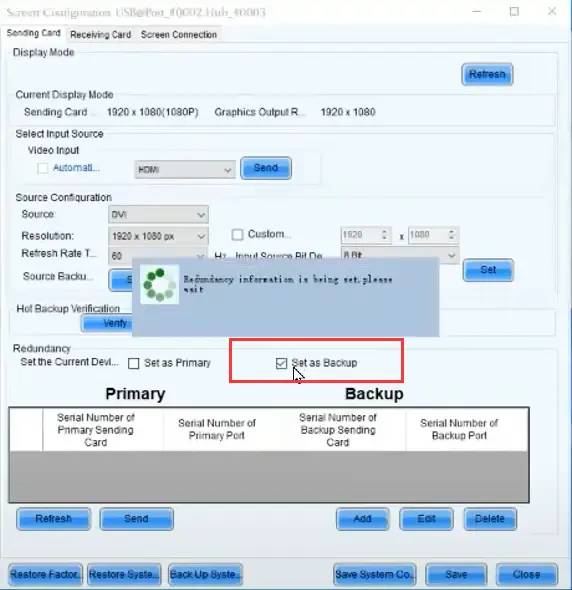

После этого снова сохраните настройки на оборудовании. Наконец, вернитесь на вкладку «Отправляющая карта», чтобы настроить параметры избыточности для второй карты. Выберите «Установить как резервную копию», затем нажмите «Отправить».

Теперь все настройки для этой ситуации завершены.

Тест

После настройки проверьте, отсоединив основную передающую карту. Светодиодный дисплей должен продолжать работать, если настройка резервного копирования прошла успешно. Если нет, проверьте настройки, включая аппаратное и программное обеспечение.

3. Схема резервного копирования двойной системы

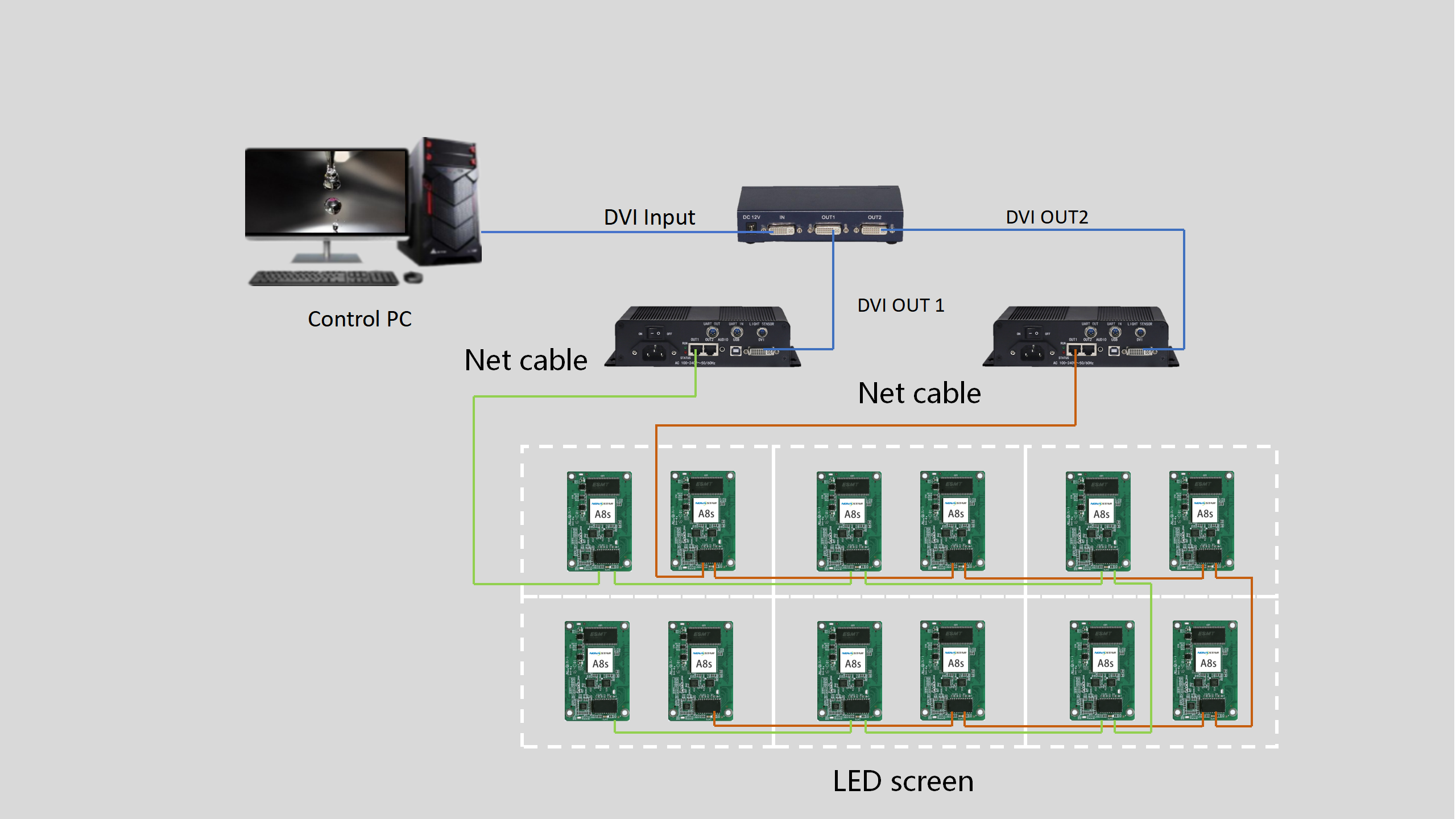

2 независимые системы управления

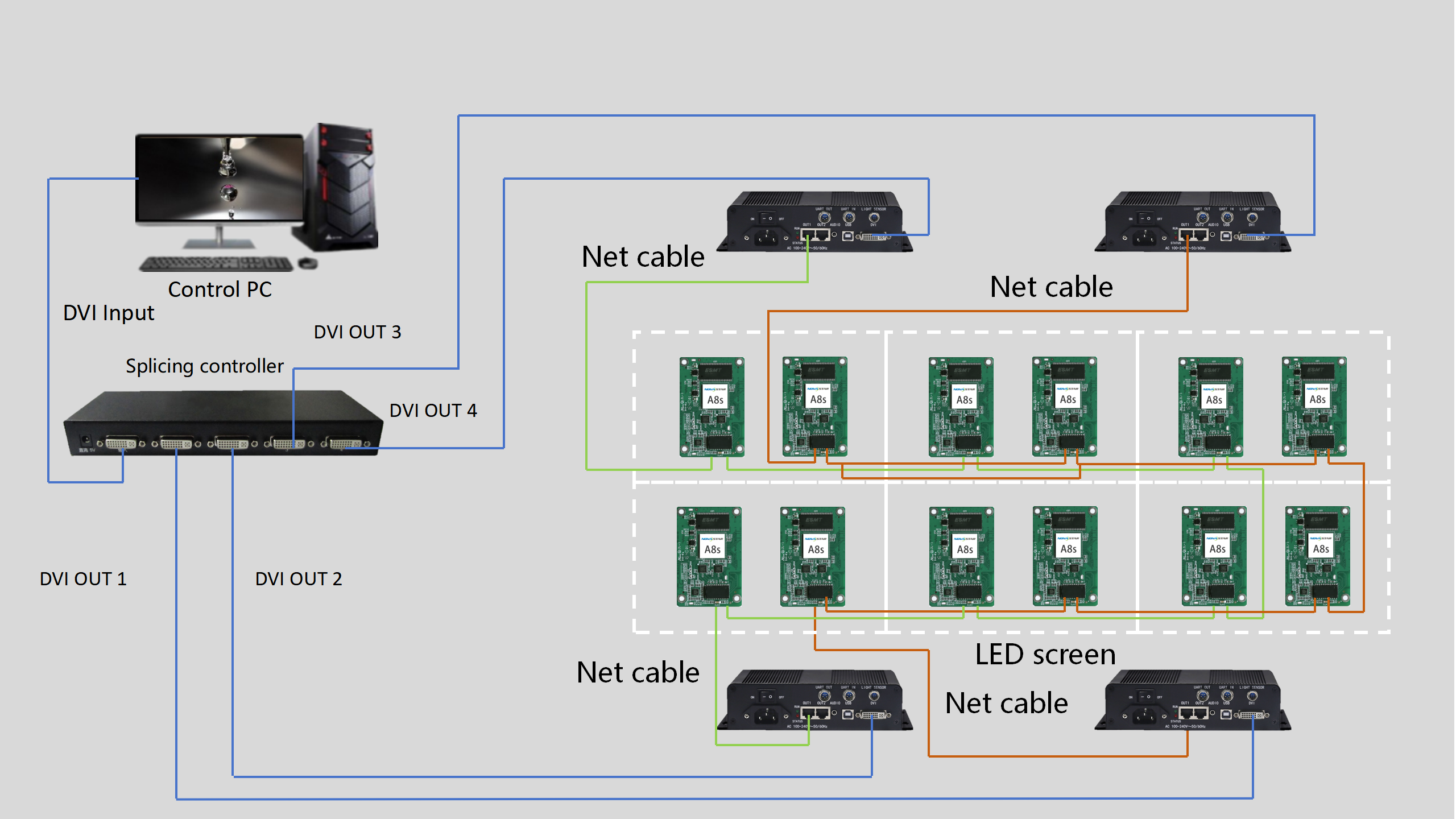

2 независимые системы управления с резервным контуром

€Заключение

По мере развития технологий отображения растут и риски прерывания сигнала. Внедрение надежной стратегии резервного копирования — будь то посредством аппаратного дублирования, сетевого резервирования или систем с улучшенным ИИ — больше не является необязательной для отраслей, где визуальный простой равен финансовым потерям или угрозам безопасности. Будущие инновации в области периферийных вычислений и квантового шифрования могут еще больше пересмотреть то, как мы защищаем сигналы отображения.
